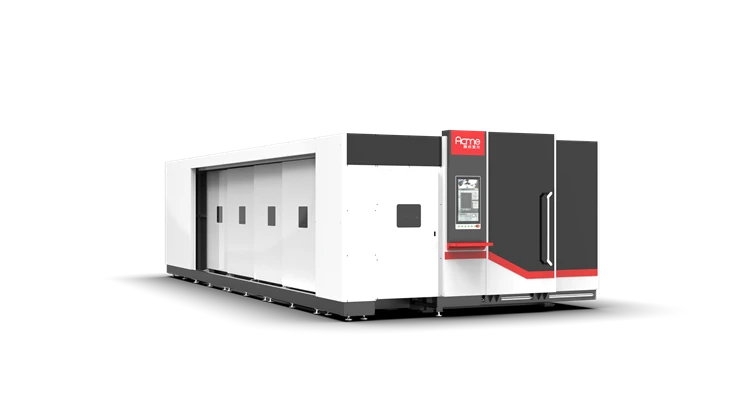

1500W kombinert fiberlaserskjæremaskin

• Kina FSCUT3000S kuttekontrollsystem
• Spesialstålsentrering. Støtt L-stål, kanalstål, I-bjelke og annet spesialstålsentrering for å forbedre skjærenøyaktigheten.
• Korreksjon av røroverflateprofil. For arbeidsstykker med stabile avvik på røroverflaten kan den effektivt kompensere for vanlige skjæreavvik, redusere nøyaktighetskravene til råvarer og redusere avfall.
• Ensidig sentrering. Det kan effektivt løse problemet med nøyaktigheten av rørhullsposisjonen og forbedre nøyaktigheten av kant-til-kant-avstanden til hullposisjonen.
• En-tasts justering av rørhodet. Å bruke skjærehodet til å justere rørhodet kan effektivt redusere tiden for manuell justering og redusere sløsingen i frontenden av manuell justering.

MAX laserkilde

• Utmerket materialbehandlingsytelse. Høy hastighet i skjæring av tynne ark og sterk kapasitet i tykk materialbehandling.
• Kompakt design, vedlikeholdsfri. Svært integrert system med modulær design og enkelt vedlikehold reduserer TCO betydelig.
• Smaller Size with Higher Stability. >60 % reduksjon i volum og høyere fleksibilitet når integrert i systemet.
• Vertikal integrasjon på høyt nivå. Alle nøkkelkomponenter er designet og produsert i huset og streng kvalitetskontroll, høy konsistens og pålitelighet.

OSPRI LC40 laserhode med autofokus

• Høyhastighets servokollimasjonszoom.
• De tre beskyttelseslinsene er tett forseglet mot støv.
• Den uavhengige modulen til fokusbeskyttelsesvinduet er lett å bytte.

Pneumatisk chuck foran

• Firkantet hulldesign, sterkere pasningskapasitet.
• Klemmekraften kan justeres intelligent, noe som er egnet for ulike typer rørbehandlingskrav.
• Helslags klemmeområde, ikke behov for manuell justering.
• Åttesylindret struktur er tatt i bruk, og klemkraften er dobbelt så stor som for vanlige chucker.
• Presisjonsslipegiroverføring, sterkere kraft og høyere effektivitet.
• Høyt støvtett nivå, sterkere stabilitet.

Pneumatisk chuck bak

Den forlengede utformingen av den bakre chucken kan gå dypt gjennom den fremre chucken for å oppnå "zero tailing"-skjæring i tilfellet med to chucker.

Justerbar hjulrørstøtte

Utstyrt med en løftestøttemekanisme med flere roterbare hjul. Løftemekanismen kan realisere pneumatisk kontroll og automatisk løft. Når det bearbeidede røret endres, kan støttehjulet justeres slik at støttehjulet får samme diameter som det bearbeidede røret.

Punkt

LP-3015DT17

Rørlengde

Mindre enn eller lik 6000 mm

Maskinkraft

10,6kw

Mindre enn eller lik 300 kg

Kuttestørrelse

3000mm×1500mm

Rørdiameter

Mindre enn eller lik 165 mm

Y-akse reiser

3080 mm

Rom

9500mm×3220mm×1800mm

2320 mm

Makt

1KW-6KW

250 mm

Maskinvekt

6,3 tonn

±0.03mm/1000mm

1.5G

X-, Y-akse REPETERINGSNØYAKTIGHET

±0.02/1000 mm

AC 380V/50HZ

Maksimal bærevekt på arbeidsbordet

1200 kg

Hjelpegass

Oksygen, luft, nitrogen
