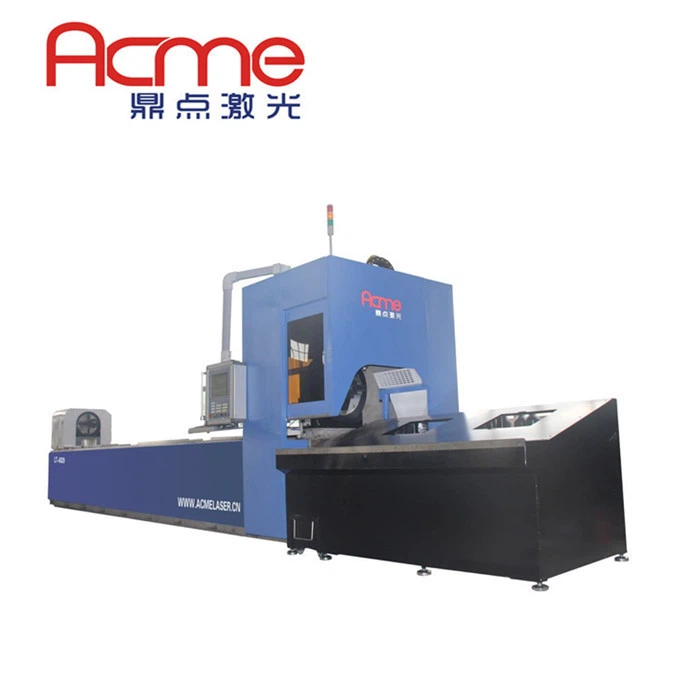

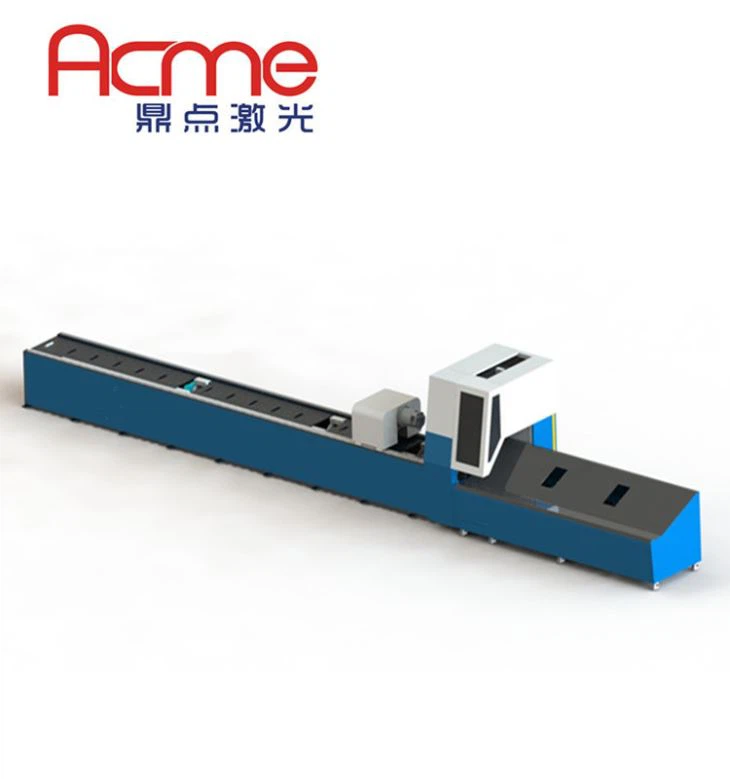

Laser Cutting Steel Tubes Maskin, fullt automatisert og CNC-kontrollert, de kan behandle rustfritt stål og mild stål seksjoner rent og konsekvent.
I. Funksjoner
Ø Raskere behandling av komplisert rørslotting og boring, noe som reduserer produksjonstiden
Ø Fullstendig CNC automatisert prosess som sikrer ingen menneskelig feil og mer nøyaktighet
Ø Høy volumutgang som lager "sett" av deler klar til montering
Ø Sparte penger på verktøy, produksjon og maskinkostnader
II. PARAMETRE
Nei. | Punkt | Parameter |
1. | Maksimal kjørehastighet | 70 m / min |
2. | Laser bølgelengde | 1070-1080 nm |
3. | Minste skjærebredde | 0.2mm |
4. | Nominell utgangseffekt | 10-100% (100W-1000W) |
5. | X- og Y-akseposisjoneringsnøyaktighet | ≤ ± 0.03㎜ |
6. | Gjenta posisjoneringsnøyaktigheten | ≤ ± 0.02㎜ |
7. | Tilgjengelig skåret rørform | Rundrør, kvadratrør, rektangulært rør Oval tube, vifteformet rør og så videre
|
8. | Akselerasjon | 1G |
9. | Oiling systemer | Automatisk oljering |
10. | Hale (Avfall) lengde | 200-250mm |
11. | Effektiv lengde på kutting | 6000mm / 8000mm / 10000mm (tilpasse dorder akseptabelt) |
12. | Størrelse | 11 * 3,9 * 2,5m (lengde * bredde * høyde) |
1. 3. | Makt | 35 kW |
14. | GW | 10 tonn |
15. | Strømforsyning | 380v50Hz ± 10% |
16. | Rød posisjonering | Ja |
17. | Hjelpegasser | Oksygen, nitrogen, luft |
18. | Støttede filformater | IGS (Tilgjengelig PRO / E. UG, Solid Works Photo) |
19. | Diameter | 20mm-200mm (tilpasset ordre akseptabelt) |
20. | Laser sporing system | Automatisk oppfølging |
III. MASKIN DETALJER
Selvcentrerende Collet Chuck Kolletten klipper posisjonen og holder rørene på plass uten å skade materialene. Det selvcentrerende klemmeanlegget med kontinuerlig sensorovervåking tilpasser seg hver rør geometri. Dette betyr at du får nytte av høy presisjon. | |
| En konstant utsikt over bearbeidingsprosessen Med det store vinduet er bearbeidingsprosessen helt synlig. |
Automatisk stappede ruller Trinnrullene støtter rørene samtidig som de beveger seg sidelengs, og justeres automatisk til forskjellige diametre. |
|
| Tyskland PA8000 kontrollsystem Det originale importerte kontrollsystemet er veldig stabilt og pålitelig. Med Acme-design av paneloverflate er det lett å møte enhver retning som er praktisk for operatøren. |
3,5 meter lang materialutlastingsplattform Lengre enn 2,5 meter standard losser, dette er veldig effektivt for de fleste rørbelastning. Og hvis det er nødvendig, kan vi legge til en annen gruppe loser. | |
IV. applikasjon
Formen som passer inn i en 200 mm diameter sirkel opp til 6500 mm lang, kan behandles på denne massive maskinen. Og størrelsen er tilpassbar.
applikasjoner | |
Motordeler | Motorhjem lere |
Produkter | |
Luftstrømrør | Ta tak i håndtakene |
Industries Served | |
landbruks | Motorsykkel |
Ⅴ. fabrikk
20000 kvadratmeter fabrikk
